Широкоформатный сканер Canon Lm24 (4276V940) — большие чертежи в удобном цифровом формате

Canon Lm24 — чертежи и планы без деления на отдельные фрагменты

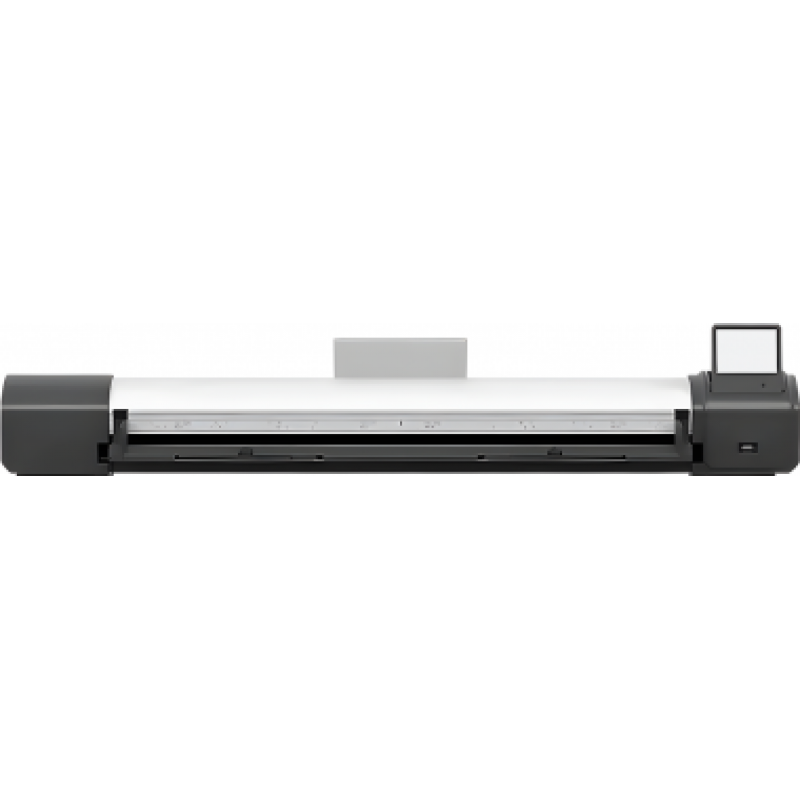

Canon Lm24 (4276V940) — широкоформатный сканер для перевода бумажной технической документации в электронный вид. Модель позволяет оцифровывать чертежи, строительные планы, инженерные схемы и другие листовые оригиналы шириной сканируемой области до 609,6 мм.

Вместо сканирования большого чертежа частями на устройстве А4 можно обработать подходящий оригинал целиком. Это удобно при создании электронного архива, передаче документации коллегам и подготовке материалов к дальнейшей работе.

Lm24 применяется в составе широкоформатных решений Canon imagePROGRAF. Перед покупкой необходимо согласовать совместимость с конкретным принтером, способ установки и состав поставки.

Главное перед покупкой: формат, разрешение и комплектация

▪ Ширина сканирования 24 дюйма — до 609,6 мм.
▪ Формат А1 — при подаче стороной 594 мм поперек тракта.
▪ Максимальная ширина самого оригинала — 660,4 мм.
▪ Разрешение до 600 dpi — для текста, линий и графики.
▪ Технология SingleSensor — единый сенсор с многосветодиодной подсветкой.
▪ Сенсорный экран 3,5 дюйма — управление непосредственно на сканере.
▪ Сканирование на USB и компьютер — с учетом выбранного формата файла и программного режима.

Важно: сканер, принтер и готовый многофункциональный комплекс — разные позиции поставки. Наличие в названии Lm24 не означает, что вместе со сканером поставляется плоттер.

А1 целиком — без ручной сборки изображения

Максимальная ширина сканирования Canon Lm24 составляет 609,6 мм. Это позволяет обрабатывать лист А1 размером 594 × 841 мм, если подать его короткой стороной вперед.

Устройство принимает оригиналы шириной до 660,4 мм. При этом ширина носителя и ширина сканируемого изображения — разные параметры: края за пределами рабочей области 609,6 мм не становятся частью скана.

Lm24 подойдет для работы с:

▪ Архитектурными и строительными планами.
▪ Инженерными схемами.
▪ Чертежами деталей и конструкций.
▪ Планами помещений и коммуникаций.
▪ Листовой проектной документацией.

Максимальная длина сканирования составляет 2768 мм с учетом ограничений рабочего режима.

Линии, размеры и примечания — в одном цифровом файле

В Canon Lm24 используется технология SingleSensor с многосветодиодной подсветкой. Максимальное разрешение составляет 600 dpi.

Для технической документации важно сохранить не только общий вид листа, но и мелкие подписи, размерные обозначения, условные символы и цветовые выделения.

Можно выбирать между цветным сканированием, оттенками серого и черно-белым режимом. Настройки следует подбирать под содержание оригинала: тонкие линии, бледные копии и цветные схемы могут требовать разной обработки.

Перед оцифровкой большого комплекта рекомендуется проверить результат на одном характерном листе.

Скорость под задачу — быстрый просмотр или подробная копия

Скорость широкоформатного сканирования указывается в дюймах в секунду, а не в страницах в минуту. Продолжительность обработки зависит от длины оригинала, разрешения и цветового режима.

Для Canon Lm24 предусмотрены следующие показатели:

Для быстрой передачи содержания можно использовать черновой режим. Если важны небольшие надписи и детализация, следует выбрать более высокое разрешение и учитывать увеличение времени обработки.

Сенсорный экран 3,5 дюйма — управление рядом с оригиналом

Сканер оснащен сенсорным дисплеем диагональю 3,5 дюйма. Панель позволяет управлять доступными режимами непосредственно на устройстве.

Это удобно при последовательной работе с большими листами: оператор размещает оригинал, выбирает необходимые параметры и контролирует процесс рядом со сканером.

Набор доступных действий зависит от подключения и использования ScanAppL.

На USB или компьютер — выбирайте подходящий способ сохранения

Canon Lm24 поддерживает несколько сценариев работы:

▪ Сканирование на USB-накопитель.
▪ Сохранение файлов на компьютер.
▪ Копирование через совместимый широкоформатный принтер.
▪ Одновременное копирование и сохранение электронной версии при соответствующей настройке комплекса.

При сканировании на USB без ScanAppL предусмотрен формат TIFF. Для сохранения на USB в JPEG, PDF, PDF/A и многостраничный PDF требуется доступность ScanAppL.

Для сохранения на компьютер предусмотрены TIFF, JPEG, PDF, PDF/A, TIFF G4 и многостраничный PDF.

Поддерживаются USB-накопители с файловой системой FAT32 объемом до 128 ГБ.

ScanAppL — связь сканера с рабочим процессом организации

Программа ScanAppL используется для настройки сохранения и передачи отсканированных материалов. В документации Canon для нее указаны Windows 10 и Windows 11, а также сетевое подключение компьютера Ethernet.

Перед заказом рекомендуется определить:

▪ На каком компьютере будет работать ScanAppL.
▪ В какую папку должны сохраняться документы.
▪ Какие форматы файлов необходимы сотрудникам.
▪ Требуется ли копирование через совместимый принтер.
▪ Кто будет выполнять установку и настройку.

Поддержку операционной системы принтером нельзя автоматически переносить на программное обеспечение сканера. Совместимость каждого компонента необходимо проверять отдельно.

Работа с оригиналами — подача по одному листу

Canon Lm24 использует протяжную конструкцию: оригинал проходит через механизм сканирования лицевой стороной вверх и выходит сзади. Предусмотрены направляющие возврата документа.

Это не офисный сканер с податчиком для пачки листов. Оператор последовательно размещает отдельные широкоформатные оригиналы.

Перед подачей необходимо:

▪ Удалить скрепки, скобы и посторонние предметы.
▪ Проверить края и состояние бумаги.
▪ Убедиться, что оригинал соответствует допустимым размерам.
▪ Освободить пространство для выхода листа.
▪ Исключить зацепление документа за окружающие предметы.

Хрупкие, поврежденные и особо ценные материалы требуют предварительной оценки допустимости протяжного сканирования.

Технические характеристики Canon Lm24

Основные параметры

Размеры оригиналов и точность

Скорость сканирования

Сохранение и программное обеспечение

Габариты и установка

Совместимость и комплектация — согласуйте до выставления счета

Canon Lm24 используется в широкоформатных комплексах imagePROGRAF, в том числе в решениях на базе TM-240 и TM-255.

Перед заказом необходимо проверить точную модель принтера, совместимость креплений и доступность нужного комплекта поставки. Одного совпадения ширины печати 24 дюйма для подтверждения совместимости недостаточно.

В спецификации комплекта Lm24 перечислены:

▪ Сканер.
▪ Крепления для установки на принтер.
▪ Опоры для настольного размещения.
▪ Направляющие бумаги и возврата документа.
▪ Калибровочный шаблон.
▪ Программное обеспечение и документация.
▪ Кабель Ethernet.
▪ Блок питания и сетевой кабель.

Фактический состав поставки артикула 4276V940 необходимо подтвердить у менеджера. Принтер не следует считать включенным в комплект сканера.

Кому подойдет Canon Lm24

Проектным и архитектурным бюро
Для оцифровки чертежей, планировок и проектных материалов.

Строительным организациям
Для работы с бумажной технической документацией и передачи электронных копий участникам проекта.

Инженерным службам предприятий
Для перевода схем, планов и рабочих чертежей в цифровой вид.

Управляющим и эксплуатационным организациям
Для хранения и использования планов помещений и инженерных коммуникаций.

Архивам технической документации
Для последовательной оцифровки подходящих листовых оригиналов.

Когда стоит выбрать другой сканер

Canon Lm24 не подойдет для прямого сканирования развернутого листа А0: его рабочая ширина ограничена 609,6 мм.

Другое решение потребуется, если необходимо:

▪ Сканировать книги и переплетенные материалы.
▪ Обрабатывать оригиналы, не допускающие протяжную подачу.
▪ Автоматически подавать пачку широкоформатных листов.
▪ Работать с носителями толще допустимого предела.
▪ Получать результат с разрешением выше 600 dpi.

Если планируется подключение к уже установленному плоттеру, сначала следует проверить совместимость оборудования и программного рабочего процесса.

Купить Canon Lm24 в Минске с доставкой по Беларуси

На Orgtehnika.by можно заказать широкоформатный сканер Canon Lm24 (4276V940) для предприятия, проектной организации или учреждения.

✅ Работаем с юридическими лицами.
✅ Выставляем счет для безналичной оплаты.
✅ Организуем доставку по Минску и другим городам Беларуси.
✅ Помогаем уточнить совместимость и комплектацию перед покупкой.

Для получения коммерческого предложения отправьте реквизиты организации, необходимое количество сканеров и модель принтера, с которым планируется работа.

▪ Электронная почта: t5006841@mail.ru
▪ Телефон: +375 (17) 35-500-35

Актуальные цену, наличие, срок поставки, гарантийные условия и состав комплекта подтверждает менеджер перед оформлением заказа.

☎️ Запросите счет на Canon Lm24 — переведите широкоформатную документацию в удобный цифровой архив.

Ответы перед заказом

Можно ли сканировать чертежи А1?

Да. Лист А1 размером 594 × 841 мм помещается в рабочую ширину при подаче короткой стороной вперед.

Почему ширина оригинала 660 мм, а сканирования — 610 мм?

Это разные параметры. Устройство может принять более широкий носитель, но считывает изображение только в пределах рабочей области до 609,6 мм.

Принтер входит в комплект?

Не следует считать его включенным. Canon Lm24 — сканер; состав конкретной поставки необходимо согласовать отдельно.

Можно ли сохранять сразу на USB?

Да. Без ScanAppL предусмотрен TIFF. Для других заявленных форматов требуется доступность ScanAppL.

Есть ли податчик для пачки чертежей?

Нет. Оригиналы размещаются по одному.

Можно ли установить сканер на столе?

В спецификации предусмотрены опоры для настольного использования. Их наличие в конкретном комплекте необходимо подтвердить.
