Широкоформатный сканер Canon Lm36 (4276V939) — чертежи А0 целиком, документация под контролем

Canon Lm36 — большой чертеж в одном цифровом файле

Canon Lm36 (4276V939) — широкоформатный сканер для организаций, работающих с проектной и технической документацией. Он позволяет переводить в электронный вид чертежи А0, планы зданий, схемы инженерных коммуникаций и другие листовые оригиналы.

Рабочая ширина до 914,4 мм позволяет сканировать подходящие большие листы целиком — без разделения на фрагменты и последующей сборки изображения. Электронные копии удобно передавать коллегам и подрядчикам, включать в архив организации и использовать для дальнейшей работы.

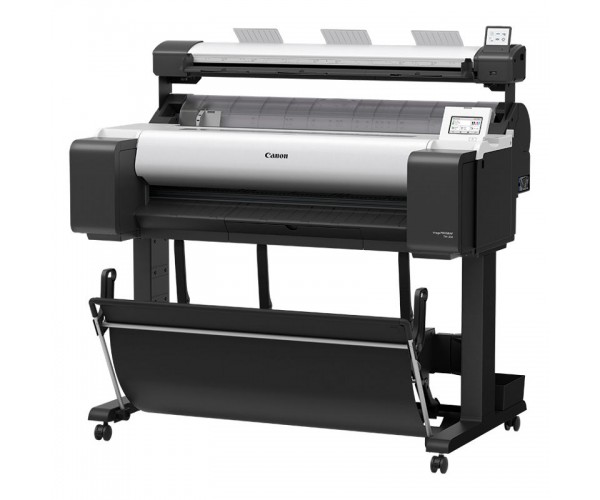

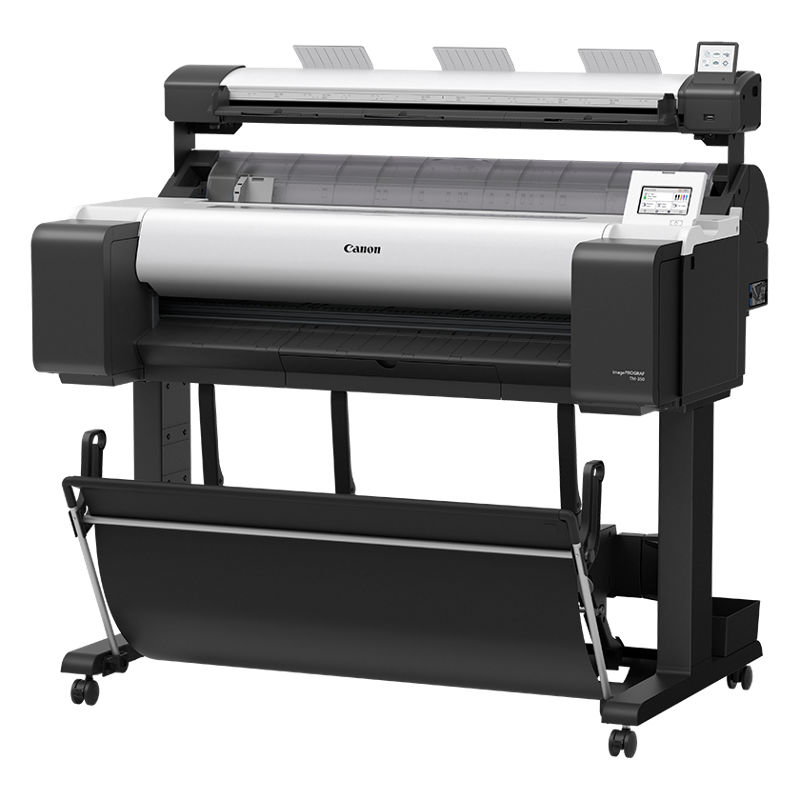

Сканер предназначен для решений на базе Canon imagePROGRAF TM-340, TM-350 и TM-355. Перед покупкой необходимо согласовать точную конфигурацию оборудования и состав поставки.

Главное перед покупкой: А0, 600 dpi и подача по одному листу

▪ Формат А0 — при правильной ориентации оригинала.
▪ Ширина сканирования до 914,4 мм — для широкоформатной документации.
▪ Ширина принимаемого носителя до 965,2 мм — не равна рабочей области изображения.
▪ Разрешение до 600 dpi — для текста, линий и цветной графики.
▪ Сенсорный экран 3,5 дюйма — управление на самом сканере.
▪ Сохранение на USB или компьютер — в зависимости от выбранного режима.
▪ Ручная загрузка отдельных листов — без автоподатчика для пачки чертежей.

Важно: Lm36 — сканирующий модуль, а не самостоятельный принтер. Печать и копирование бумажных экземпляров выполняются с использованием совместимого плоттера.

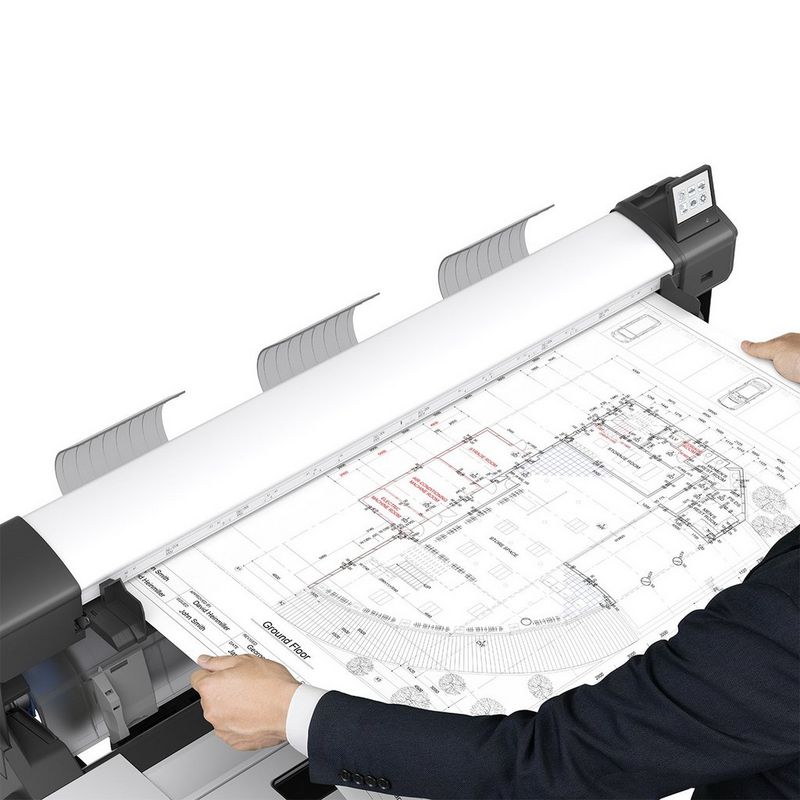

Чертеж А0 целиком — без склейки отдельных сканов

Стандартный лист А0 имеет размеры 841 × 1189 мм. Для сканирования его нужно подавать стороной 841 мм поперек тракта: она помещается в рабочую ширину 914,4 мм.

Это позволяет обрабатывать:

▪ Архитектурные планы и разрезы.
▪ Строительные чертежи.
▪ Схемы инженерных сетей.
▪ Планы производственных помещений.
▪ Рабочую и исполнительную документацию.
▪ Листовые материалы технического архива.

Максимальная длина сканирования составляет 2768 мм. Для нестандартных оригиналов необходимо проверить не только ширину, но и длину, толщину и состояние материала.

914 мм изображения и 965 мм носителя — в чем разница

Canon Lm36 принимает оригиналы шириной до 965,2 мм, но максимальная ширина сканируемого изображения составляет 914,4 мм.

Эти характеристики нельзя считать взаимозаменяемыми. Более широкий лист может пройти через механизм, однако изображение за пределами рабочей области не попадет в цифровую копию.

Перед обработкой нестандартного чертежа необходимо убедиться, что вся значимая информация расположена внутри зоны сканирования.

Линии, размеры и примечания — сохраняйте содержание чертежа

В Canon Lm36 используется технология SingleSensor с многосветодиодной подсветкой. Максимальное разрешение составляет 600 dpi.

Для технической документации важны не только контуры объектов, но и мелкие подписи, размерные обозначения, условные символы и цветовые выделения.

Предусмотрены три основных режима:

▪ Цветной — для документов с цветными слоями и обозначениями.
▪ Оттенки серого — для передачи тональных переходов.
▪ Черно-белый — для соответствующей текстовой и линейной документации.

Перед оцифровкой большого комплекта рекомендуется проверить результат на одном характерном листе. Бледные линии, складки и неоднородный фон могут потребовать изменения настроек.

Скорость под задачу — от черновой копии до 600 dpi

Скорость широкоформатного сканера указывается в дюймах или миллиметрах в секунду. Время обработки конкретного листа зависит от его длины, разрешения и цветового режима.

Для быстрого ознакомления с содержанием можно использовать черновой режим. Если необходимо передать небольшие надписи и детали, следует выбрать более высокое разрешение и учитывать увеличение времени сканирования.

Максимальная скорость не относится ко всем режимам одновременно.

Управление на сенсорном экране — рядом с документом

Сканер оснащен сенсорным дисплеем диагональю 3,5 дюйма. Он используется для выбора доступных режимов и управления процессом.

Это удобно при работе с большими оригиналами: оператор находится рядом с трактом подачи, размещает лист и контролирует его прохождение.

Доступность отдельных способов сохранения и обработки зависит от подключения и работы ScanAppL.

На USB или компьютер — выберите удобный способ сохранения

Canon Lm36 поддерживает несколько рабочих сценариев:

▪ Сканирование на USB-накопитель.
▪ Сохранение файла на компьютер.
▪ Копирование через совместимый принтер.
▪ Одновременное копирование и сохранение электронной версии.

При сканировании на USB без ScanAppL предусмотрен формат TIFF.

Если ScanAppL доступна, для USB также предусмотрены JPEG, PDF, PDF/A и многостраничный PDF.

При сохранении на компьютер доступны:

▪ TIFF.
▪ JPEG.
▪ PDF.
▪ PDF/A.
▪ TIFF G4.
▪ Многостраничный PDF.

Поддерживаются USB-накопители с файловой системой FAT32 объемом до 128 ГБ.

Наличие формата PDF само по себе не означает распознавание текста или создание файла с поиском по содержимому.

ScanAppL — настройте путь документа от сканера до архива

Программа ScanAppL используется для настройки каталога сохранения и работы со сканами. В спецификации Canon для нее указаны Windows 10 и Windows 11, а также Ethernet-подключение компьютера.

Перед установкой необходимо определить:

▪ Какой компьютер будет использоваться со сканером.
▪ Куда должны сохраняться файлы.
▪ Какие форматы нужны сотрудникам.
▪ Как будет организован доступ к электронному архиву.
▪ Требуется ли копирование через совместимый плоттер.

Совместимость операционной системы с принтером и со ScanAppL проверяется отдельно. Нельзя автоматически переносить программные возможности плоттера на сканирующий модуль.

Подача по одному листу — подготовка важна не меньше скорости

Canon Lm36 использует протяжную конструкцию. Документ подается лицевой стороной вверх и выходит сзади. Перемещение выполняется вперед; в комплекте предусмотрены направляющие возврата оригинала.

Допустимая толщина носителя — от 0,07 до 0,8 мм. В спецификации устройство ориентировано на бумажную CAD-документацию.

Перед подачей следует:

▪ Удалить скобы, скрепки и посторонние предметы.
▪ Расправить загнутые края, если это безопасно для оригинала.
▪ Проверить отсутствие липких участков и непрочных соединений.
▪ Освободить пространство для прохождения листа.
▪ Убедиться, что размеры и толщина соответствуют ограничениям.

Допустимая толщина не означает совместимость с любым жестким или многослойным материалом. Хрупкие, поврежденные и особо ценные документы требуют отдельной оценки.

Технические характеристики Canon Lm36

Основные параметры

Работа с оригиналами

Скорость сканирования

Сохранение и программное обеспечение

Габариты и совместимость

Комплектация — проверьте до выставления счета

В спецификации сканирующего модуля Lm36 перечислены:

▪ Сканер.
▪ Кронштейны и крепеж для установки на принтер.
▪ Две опоры для настольного размещения.
▪ Две боковые направляющие бумаги.
▪ Три направляющие возврата документа.
▪ Калибровочный шаблон.
▪ ScanAppL и документация.
▪ Кабель Ethernet длиной 2 м.
▪ Блок питания и региональный сетевой кабель.

Фактический состав поставки артикула 4276V939 необходимо подтвердить перед заказом.

Возможность настольного размещения не означает, что сканер всегда доступен как самостоятельная поставка. Условия приобретения отдельно от плоттера согласовываются дополнительно.

Где Lm36 поможет навести порядок в технической документации

Проектные и архитектурные бюро
Оцифровка чертежей, планировок, разрезов и проектных материалов.

Строительные организации
Работа с бумажной рабочей и исполнительной документацией, передача электронных копий участникам проекта.

Инженерные службы предприятий
Перевод схем оборудования, планов помещений и коммуникаций в цифровой формат.

Управляющие и эксплуатационные организации
Формирование электронного архива планов зданий и инженерных систем.

Архивы технической документации
Последовательная обработка подходящих листовых оригиналов большого формата.

Когда стоит рассмотреть другое решение

Canon Lm36 не предназначен для сканирования книг и переплетенных материалов. Для таких оригиналов нужен другой способ оцифровки.

Альтернативное оборудование следует рассмотреть, если требуется:

▪ Автоматическая подача пачки широкоформатных листов.
▪ Работа с оригиналами шире 914,4 мм по области изображения.
▪ Сканирование материалов толще 0,8 мм.
▪ Обработка хрупких документов без протяжной подачи.
▪ Разрешение выше 600 dpi.
▪ Сканирование оригиналов длиннее 2768 мм.

Если планируется использование с уже установленным плоттером, необходимо проверить точную модель и совместимость монтажного комплекта.

Купить Canon Lm36 в Минске с доставкой по Беларуси

На Orgtehnika.by можно заказать широкоформатный сканер Canon Lm36 (4276V939) для предприятия, проектной организации или учреждения.

✅ Работаем с юридическими лицами.
✅ Выставляем счет для безналичной оплаты.
✅ Организуем доставку по Минску и другим городам Беларуси.
✅ Помогаем уточнить совместимость, комплектацию и условия поставки.

Для получения коммерческого предложения отправьте реквизиты организации, необходимое количество сканеров и модель плоттера, с которым планируется работа.

▪ Электронная почта: t5006841@mail.ru
▪ Телефон: +375 (17) 35-500-35

Актуальные цену, наличие, срок поставки, гарантийные условия и возможность приобретения сканера отдельно от принтера подтверждает менеджер.

☎️ Запросите счет на Canon Lm36 — переведите чертежи большого формата в удобный цифровой архив.

Ответы перед заказом

Подходит ли Canon Lm36 для чертежей А0?

Да. Стандартный лист А0 помещается в рабочую ширину при подаче стороной 841 мм поперек тракта.

Чем Lm36 отличается от Lm24?

Главное различие — рабочая ширина. У Lm36 она составляет 914,4 мм, у Lm24 — 609,6 мм. Lm36 позволяет сканировать стандартные листы А0.

Принтер входит в комплект сканера?

Нет, сканер и принтер — разные компоненты. Состав предложения и условия совместной поставки необходимо уточнять перед заказом.

Можно ли сохранять файлы сразу на флешку?

Да. Без ScanAppL предусмотрен TIFF. Для других заявленных форматов на USB требуется доступность ScanAppL.

Есть ли податчик для нескольких чертежей?

Нет. Оригиналы подаются по одному.

С какими плоттерами рассчитан работать артикул 4276V939?

Для этой позиции указаны Canon imagePROGRAF TM-340, TM-350 и TM-355. Совместимость конкретной конфигурации подтверждается перед покупкой.
